Display + FAQ

Tutti i caricatori Daze, ad esclusione di Dazebox C, possiedono un display con un’interfaccia utente, in questo capitolo effettueremo una disamina in merito al fine di avere un’idea più chiara del significato delle icone.

Questo capitolo sarà diviso in due, in quanto il display dei caricatori Monopresa è differente da quelli con presa multipla.

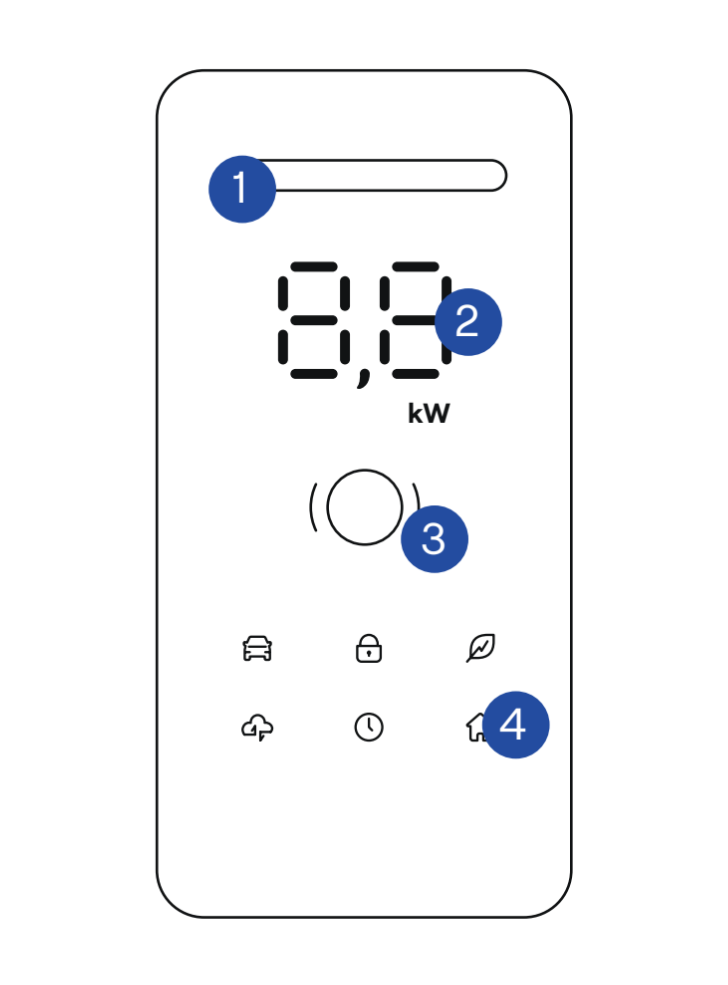

Display Dazebox Home/Share/Stilo

1. Barra LED: indicatore di stato

2. Interfaccia numerica: indicatore di potenza di ricarica (kW) o energia erogata (kWh)

3. Lettore RFID

4. Icone luminose

Barra LED

Led Verde:

Stato charger: Stand-by

Descrizione: Pronta alla connessione

Descrizione (load balancing): Pronta alla connessione

Led Blu:

Stato charger: Ricarica

Descrizione: Veicolo connesso e in carica

Descrizione (load balancing): Veicolo connesso e in carica

Led Verde-Blu:

Stato charger: Attesa veicolo

Descrizione: - Veicolo connesso ma non in carica - Veicolo carico completamente

Descrizione (load balancing): - Veicolo connesso ma non in carica - Veicolo carico completamente

Led Giallo-Blu:

Stato charger: Ricarica sospesa

Descrizione: - Potenza insufficiente

- Ricarica sospesa dall'utente

Descrizione (load balancing): - Potenza insufficiente - Ricarica sospesa dall'utente

Led Giallo-Rosso:

Stato charger: Attesa raffreddamento

Descrizione: Attesa raffreddamento

Descrizione (load balancing): Attesa raffreddamento

Led Azzurro:

Stato charger: Aggiornamento software

Descrizione: Installazione dell'aggiornamento software, seguire le istruzioni sull'App

Descrizione (load balancing): Installazione dell'aggiornamento software, seguire le istruzioni sull'App

Led Verde + lucchetto:

Stato charger: Accesso Bloccato

Descrizione: In attesa dell'abilitazione della ricarica via App o RFID

Descrizione (load balancing): In attesa dell'abilitazione della ricarica via App o RFID

Led Rosso:

Stato charger: Fuori servizio

Descrizione: Non comunica con il server OCPP o con il caricatore master

Descrizione (load balancing): Non comunica con il server OCPP o con il caricatore master

Led Rosso lampeggiante:

Stato charger: Errore

Descrizione: Potenziale guasto, verificare il codice errore sul display

Descrizione (load balancing): Potenziale guasto, verificare il codice errore sul display

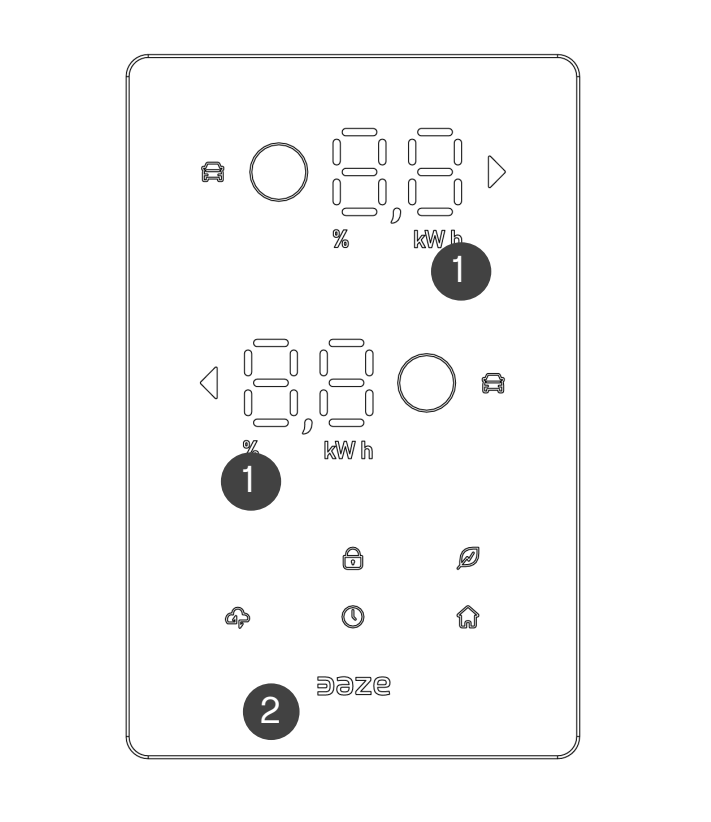

Display Daze Urban/Duo

Non vi sono sostanziali differenze rispetto a quanto detto sopra, il Display di Duo e Urban è pensato per gestire due prese di ricarica sullo stesso caricatore, pertanto l’indicatore numerico e l’icona luminosa relativa al veicolo connesso, sono doppie.

Icone Luminose
